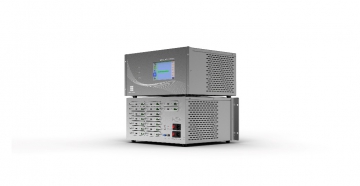

S-Mix-Pro1600自定义拼接混合矩阵

·           1.产品简介

S-MIX-PRO1600是一款新型的,单卡单路插卡式高清无缝混合矩阵,总共支持16路高清视频。其中16个 通道可自定义为输入/输出模式,可自动检测板卡类型,支持输入输出通道路数非对称配置。系统支持 HDMI、DVI、VGA、 SDI、YPBPR、 CVBS、HDBaseT、H.264、HDCI、Fiber等信号,并且可以自定义输出分辨率,最高支持3840*2160@30Hz。同时系统采用了无缝切换技术,切换过程中无黑屏、蓝屏、撕 裂、抖动等现象。同时还支持15路拼墙显示。可广泛应用于政府、司法、军队、教育、医疗、企业等场合。

·           2.产品特性

Ø  支持16路多类型视频接口,任意配置为输入或 输出其中16路任意组合;

Ø  采用单卡单路式设计,配置维护更加灵活; >内置板卡智能识别技术,自动检测板卡类型, 即插即用;


Ø  支持输入信号: HDMI、DVI、SD/HD/3G-SDI(自适应)、 VGA、YPBPR、CVBS、 HDBaseT、H.264、Fiber、HDCI(宝利通视频会议终端专用接口);

Ø  支持输出信号: HDMI、DVI、 VGA、Fiber YPBPR、CVBS、HDBaseT、H.264、HDCI (宝利 通视频会议终端专用接口);

Ø  支持输出分辨率自定义调节,最高支持 3840*2160@30Hz;

Ø  采用无缝切换技术,切换过程中无黑屏、蓝屏、撕裂、抖动等现象;

Ø  支持EDID管理,兼容HDCP协议;

Ø  支持字幕台标功能;

·           3.产品参数

产品型号

S-Mix-Pro1600

产品名称

16通道自定义输入输出高清无缝混合矩阵

卡槽

16路,可以自定义输入、输出

接口

输入模块

支持CVBS/YPbPr/VGA/HDMI/DVI/3GSDI/HDBaseT/H.264/Fiber/IP流媒体

输出模块

支持CVBS/YPbPr/VGA/HDMI/DVI/3GSDI/HDBaseT/H.264/Fiber/IP流媒体

带宽

10.2Gbps

控制

串口控制

控制协议

RS-232(波特率115200,数据位:8位,停止位:1,无奇偶校验位)

连接器

9针D-sub(DE9F)插座,2=TX,3=RX,5=GND

网络控制

控制协议

TCP/IP

连接器

RJ45接头,10/100Base-T以太网

色彩空间

支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准

传输距离

HDBaseT技术传输70米(CAT6)、H>264技术传输大于200米(CAT6)、2-80公里(单芯单模光纤)、30米(数字线缆)

输入电压

电压100VAC—260VAC,50/60Hz,国际自适应电源23W(最大)/0.5W(待机状态)

尺寸(w*h*d)

440*221*374mm(5U)

静电保护

人体放电模式:  ± 8kV (气隙放电)     ± 4kV (接触放电)

工作温度

0℃---40℃

存储温度

-20℃---60℃

·           4.板卡介绍

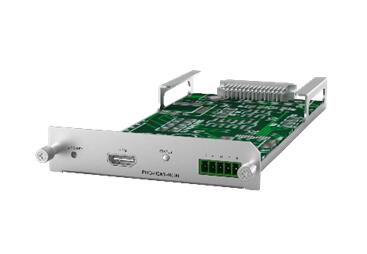

·           4K输入卡


Ø  支持1路HDMI信号输入;

Ø  支持1路RS232信号透传;

Ø  最高分辨率支持4K2K;

Ø  兼容HDMI1.4标准,HDCP1.3协议,DVI1.0标准;

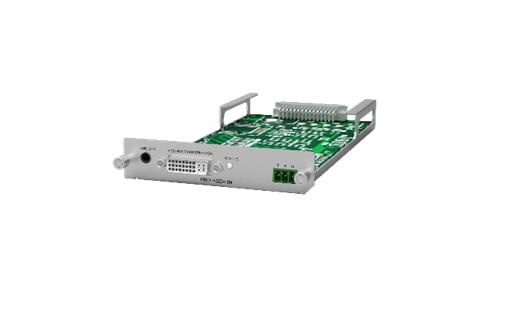

·           万能输入卡


Ø  支持1路CVBSYPbPrVGAHDMIDVI+AUDIO信号输入;

Ø  支持1路RS232信号透传;

Ø  最高分辨率支持1920X1200@60Hz;

Ø  可调节图像对比度、亮度、色彩及缩放比例;

Ø  支持HDMI1.3a标准,HDCP1.3协议,DVI1.0标准;

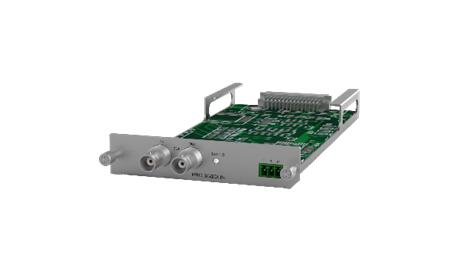

·           3GSDI输入卡


Ø  支持1路3GSDI信号输入,1路3GSDI环出;

Ø  支持1路RS232信号透传;

Ø  最高分辨率支持1920X1080P@60;

Ø  支持SMPTE标准协议;

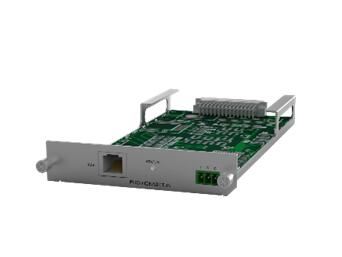

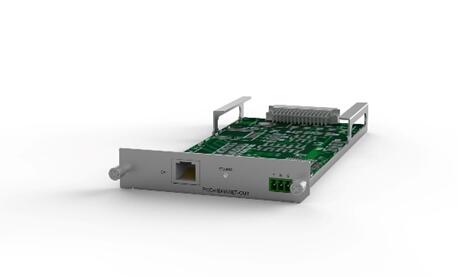

·           HDBaseT输入卡



Ø  支持1路HDBaseT信号输入;

Ø  支持POC供电,支持RS232控制信号透传;

Ø  支持HDBaseT协议;

Ø  标配70米传输距离,可升级为100米;

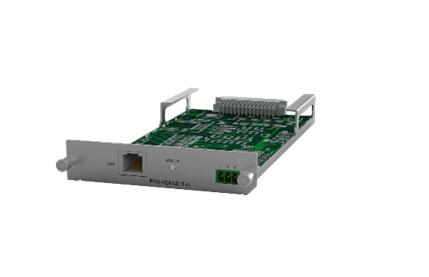

·           IP输入卡



Ø  支持1路TCP/IP信号解码,支持H.264、RTSP编码协议;

Ø  支持H.323,SIP通讯协议;

Ø  支持无缝对接分布式系统、监控系统、视频会议系统、录播系统;

Ø  可智能定义1080P@60Hz及以下任意分辨率输出;

Ø  可软件调节输出图像亮度,对比度,色彩空间及镜像等功能;

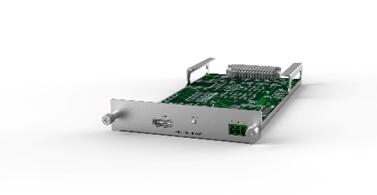

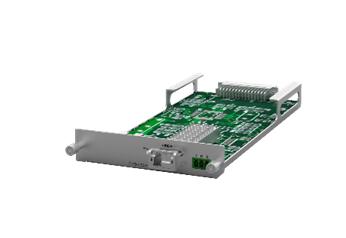

·           光纤输入卡


Ø  支持1路LC光纤信号输入,单模传输距离500m,可兼容多模光纤,传输距离可升级;

Ø  传输速率10.2G;

Ø  支持10km20km40km80km升级;

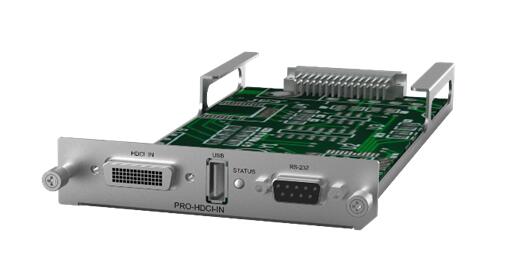

·           HDCI输入卡


Ø  支持1路HDCI信号输入卡板;

Ø  支持POLYCOM摄像机及主机专用接口;

Ø  支持视频及控制信号同步传输;

·           4K输出卡


Ø  支持1路HDMI信号输出;

Ø  支持1路RS232信号透传;

Ø  最高分辨率支持4K2K;

Ø  兼容HDMI1.4标准,HDCP1.3协议,DVI1.0标准;

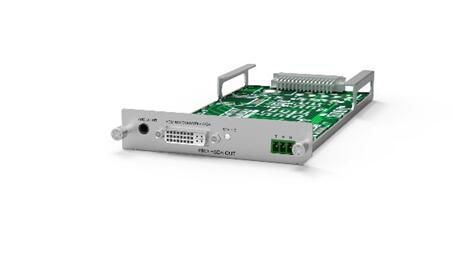

·           万能输出卡

Ø  支持1路CVBSYPbPrVGAHDMIDVI+AUDIO信号输出;

Ø  支持1路RS232信号透传;

Ø  最高分辨率支持1920X1200@60Hz;

Ø  16种分辨率输出可调,图像比例、尺寸、效果调节,图像翻转;

Ø  支持HDMI1.3a标准,HDCP1.3协议,DVI1.0标准;

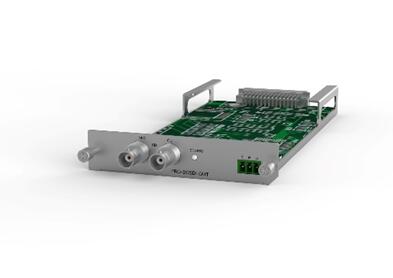

·           3GSDI输出卡


Ø  支持1路3GSDI信号输出,1路3GSDI环出;

Ø  支持1路RS232信号透传;

Ø  最高分辨率支持1920X1080P@60;

Ø  支持SMPTE标准协议;

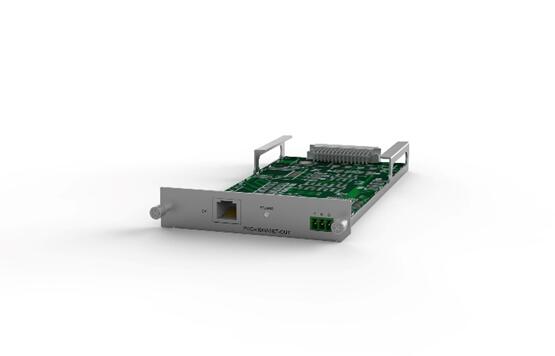

·           HDBaseT输出卡


Ø  支持1路HDBaseT信号输出;

Ø  支持POC供电;

Ø  可智能定义1080P@60Hz及以下任意分辨率输出;

Ø  可软件调节输出图像亮度,对比度,色彩空间及镜像等功能;

Ø  支持HDBaseT协议,标配70米传输距离,可升级为100米;

·           IP输出卡

Ø  支持1路TCP/IP信号编码,支持H.264、RTSP编码协议;

Ø  支持H.323,SIP通讯协议;

Ø  支持无缝对接分布式系统、监控系统、视频会议系统、录播系统;

Ø  可智能定义1080P@60Hz及以下任意分辨率输出;

Ø  可软件调节输出图像亮度,对比度,色彩空间及镜像等功能;

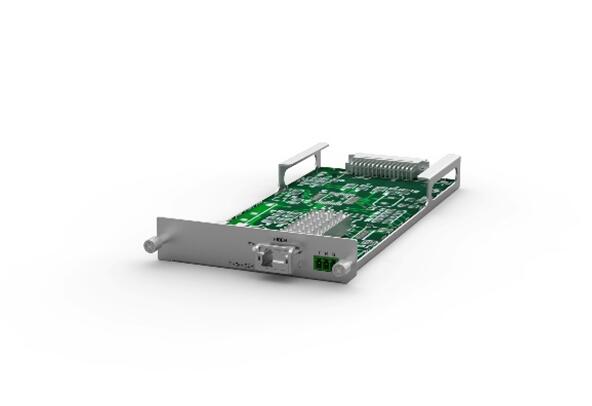

·           光纤输出卡


Ø  支持1路LC光纤信号输出,单模传输距离500m,可兼容多模光纤,传输距离可升级;

Ø  支持1路RS232信号透传;

Ø  可软件调节输出图像亮度,对比度,色彩空间及镜像等功能;

Ø  支持10km20km40km80km升级;

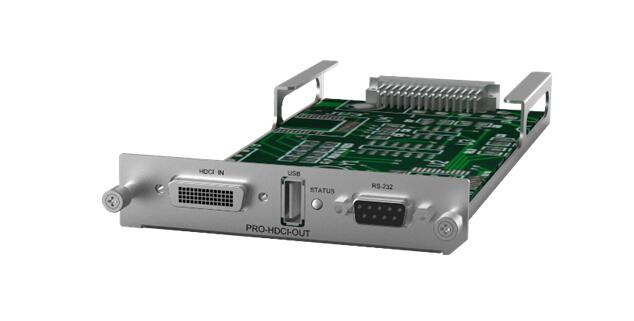

·           HDCI输出卡


Ø  支持1路HDCI信号输出卡板;

Ø  支持POLYCOM摄像机及主机专用接口;

Ø  支持视频及控制信号同步传输;

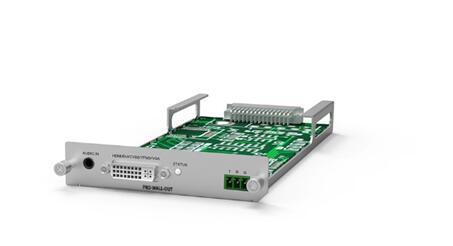

·           拼接输出卡

Ø  输出图像画面可任意缩放;

Ø  支持最大分辨率3840*2160@30Hz;

Ø  支持RGB444/YUV444/YUV422色彩空间;

Ø  2路DVI-I信号输出,24+5针DVI-I母座接口;

Ø  输出分辨率可任意设置,切换信号不黑屏/不闪屏;

Ø  支持显示完整或部分拼接的大屏幕图像;

Ø  支持HDMI1.4规范中的全数字T.M.D.S.信号;
