AVB-ABS

GT系列8路灯光总线集线器

AVB-ABS

产品介绍

AVB-ABSRS232X-Link之间的双向接口的转换器、应用于主控机之间,主控机与单片机或外设之间构成点到点,点到多点远程多机通讯网络,实现多机应答通讯,有8路独立X-Link通讯接口,可供外接的电器远程通信控制。

产品特点

1.  标准RS232DB9接口。

2.  RS232X-Link采用隔离电源模块,光藕通讯,相互独立,互不干扰。

3.  8路独立通讯接口,运用方便灵活。

产品参数

工作电压:DC12V

自身功耗:<2W

安装方式:35mm导轨或墙壁固定式安装

外形尺寸:144×92×68.6mm(L×W×D)

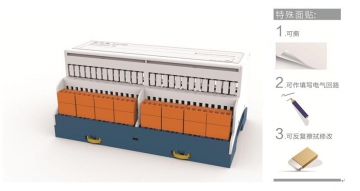

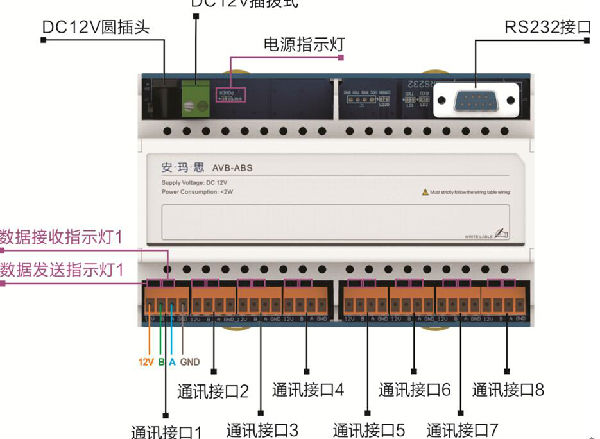

接口说明

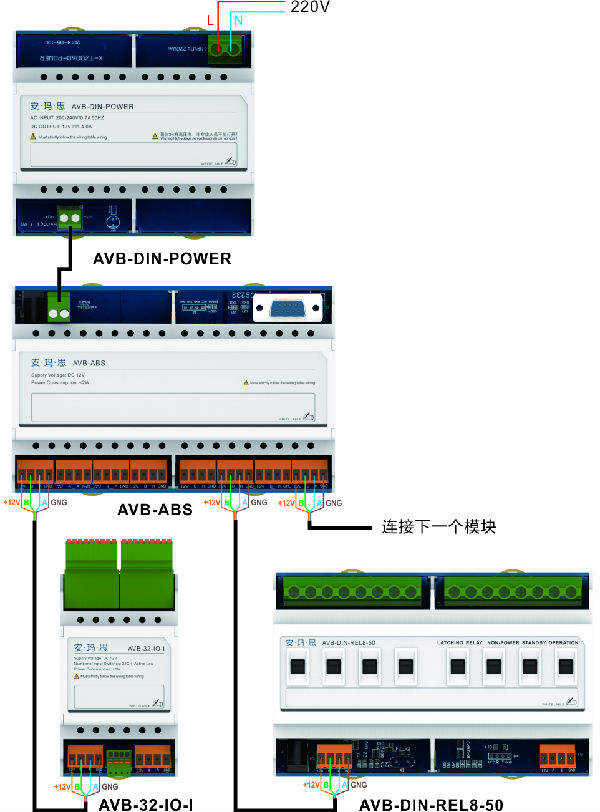

接线说明




安装说明

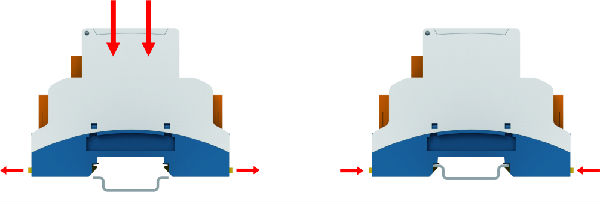

安装图:


模块被设计暗转在标准的35mmDIN导轨上。安装时,只需将模块正对导轨轻轻压下,卡扣自动锁定即安装到位。

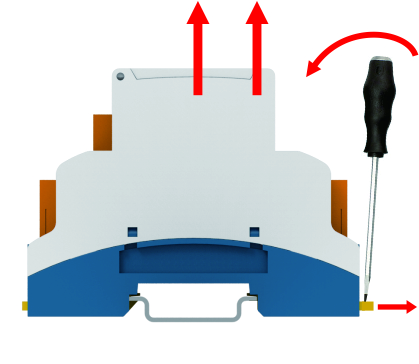

拆卸图:



用螺丝刀插至卡扣的位置,拨动螺丝刀使得卡扣脱离导轨,轻轻向上取出模块盒即可与导轨分离,请参照以上受阻力图。



注意事项

1、本产品工作电压为DC12V,由总线集线器电源供电。

2、输入端与输出端的电压为AC220V或以下的电压,交流电、直流电皆可。

3、接线时各回路不得相互短接,慎防引起短路。

4 引出线应按照正规安玛思认证工程商所提供的图纸正确接线。注意做好线缆的紧固工作,慎防线路接触不良而导致系统故障。

5.安装过程应注意防震、防潮、远离热源、腐蚀性液体及气体、远离强电、强磁场,切勿

  用强外力挤压碰撞。

 为确保设备可靠使用,请在安装、使用和维护时,遵守以下事项:

◇◆请勿在以下场合使用本系统产品:有灰尘、油烟、导电性尘埃、腐蚀性气体、可燃性气体的场合;暴露于高温、强光照射、结露、风雨的场合;有振动、冲击、强电磁干扰的场合。电击、火灾、误操作等也会导致产品损坏和加剧老化;

◇◆在进行设备安装接线时,请务必按照设备接线说明正确接线,若有不明白之处请及时与相关技术人员联系,切勿随意接线;

◇◆请勿拆卸设备,避免损坏内部电气元件;

◇◆对于在干扰严重的应用场合,通迅线路电缆应选用屏蔽线,强电线与信号通迅线必须分离,以提高系统的抗干扰性能,

◇◆必须将外部电源全部切断后,才能进行安装、接线等操作,否则可能引起触电或设备损坏;

◇◆安装和接线必须牢固可靠,各接线端子要确保螺丝拧紧,接触不良可能导致系统运行异常;或导致设备损坏

◇◆请务必在对设备充分了解使用并确认安全后,再进行程序的变更、调试、等操作。
